Dron LIDAR para topografía y cartografía
Datos LIDAR de alta calidad para terreno, vegetación e infraestructuras
Un dron LIDAR que te ayuda a terminar el trabajo de campo más rápido
Un flujo de trabajo con dron LIDAR más sencillo, desde la planificación hasta los entregables
Wingtra LIDAR ofrece un tiempo de configuración mínimo y compatibilidad total con herramientas de análisis de terceros.
Planifica y gestiona
Captura
Captura fácilmente tus datos LIDAR con el dron WingtraRAY. Su portabilidad y sus baterías para llevar lo hacen perfecto para un uso eficiente sobre el terreno y en viajes aéreos.
Procesa
Analiza
Entrega

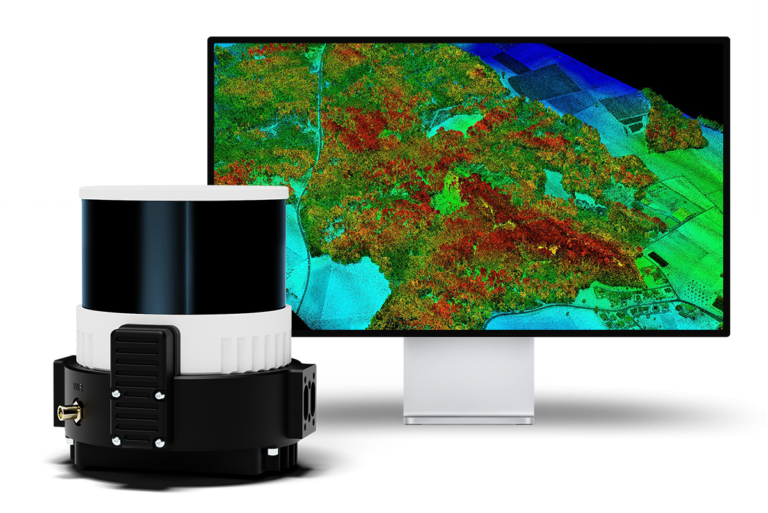

Proporciona resultados de alta calidad, como nubes de puntos, MDT/MDS y mucho más.
Dónde funciona mejor este dron LIDAR
Desde la construcción hasta la silvicultura, Wingtra LIDAR proporciona información precisa para aplicaciones complejas del mundo real.
Minimiza las costosas repeticiones con datos precisos
- Datos topográficos de alta resolución para evitar repeticiones.
- Captura segura de datos en zonas de difícil acceso.
- Hasta un 40 % de reducción en la mano de obra y en el tiempo de recopilación de datos.
- Un aumento de los márgenes de hasta un 5% gracias a la reducción de errores.
Obtén datos topográficos precisos de alta resolución.
Supera los métodos tradicionales para gestionar la tierra de forma mucho más eficiente y precisa basándote en datos de alta resolución y mapas georreferenciados.
- Mapas georreferenciados de alta resolución para SIG.
- Definiciones de límites y propiedades simplificadas.
- Información topográfica detallada sobre las características naturales.
- Captura de datos eficiente en áreas grandes y de difícil acceso.
Conjuntos de datos
Seguimiento del estrés y las enfermedades de la biomasa forestal
- Monitorización de grandes áreas con un ahorro de costos del 25 al 40 %
- Captura de datos hasta un 40 % más rápida con la velocidad de Wingtra
- Análisis de biomasa y reservas de carbono hasta un 35 % más preciso
- Recopilación eficiente de datos en terrenos de difícil acceso
Datos en el mismo día para decisiones operativas precisas
- Entrega de datos precisa, de alta resolución y en el mismo día
- Recopilación segura de datos sin interrumpir las operaciones
- Los datos se recopilan hasta un 40 % más rápido que con los métodos tradicionales
- 99 % de precisión en el control de la vegetación para una recuperación eficiente
Especificaciones del dron LIDAR para obtener datos fiables y superiores combinados con una cobertura de alta eficiencia.
* A 90 m, 30 % de superposición lateral
* A 300 pies, 30 % de solapamiento lateral
Por qué los expertos eligen el LIDAR de Wingtra
Gerente de geoespacial en Raleigh, Carolina del Norte, en WSP
Gerente del programa de LIDAR e imágenes aéreas no tripuladas, McKim & Creed
Obtén tus datos LIDAR fiables y de alta calidad de forma más eficiente y fácil que nunca.
Recursos para drones LIDAR
FAQ
¿Qué es un dron LIDAR?
¿Cuándo debería usar un dron LIDAR en lugar de fotogrametría?
Usa un dron LIDAR cuando necesites una mejor detección del suelo a través de la vegetación, una captura del terreno más fiable en entornos complejos o datos menos afectados por sombras y la textura de la superficie.
La fotogrametría sigue siendo una opción sólida para muchos trabajos de cartografía en sitios abiertos, por lo que los equipos suelen usar ambos métodos según el proyecto.
¿Qué hace que un sistema LIDAR para drones sea bueno?
Un buen sistema LIDAR para drones necesita más que un escáner potente. También debe combinar una IMU fiable, posicionamiento GNSS preciso, una configuración eficiente en campo, una alineación de bandas limpia y un flujo de trabajo que no genere una carga extra de procesamiento después de cada vuelo.
¿Para qué se puede usar un dron LIDAR?
¿Qué precisión tiene un dron LIDAR?
Escáneres LIDAR para drones: ¿cómo funcionan y qué los hace precisos (¡o no!)?
Un dron LIDAR representa un método de detección activa. Para saber lo que eso significa, compáralo con un dron de fotogrametría, que lleva un sensor pasivo; vuela y el obturador de la cámara se abre y se cierra para capturar pasivamente información de luz en forma de píxeles que forman fotografías.
Un escáner LIDAR para drones envía activamente pulsos de luz (cientos por metro cuadrado) y los captura, registrando la rapidez con la que regresan al sensor LIDAR.

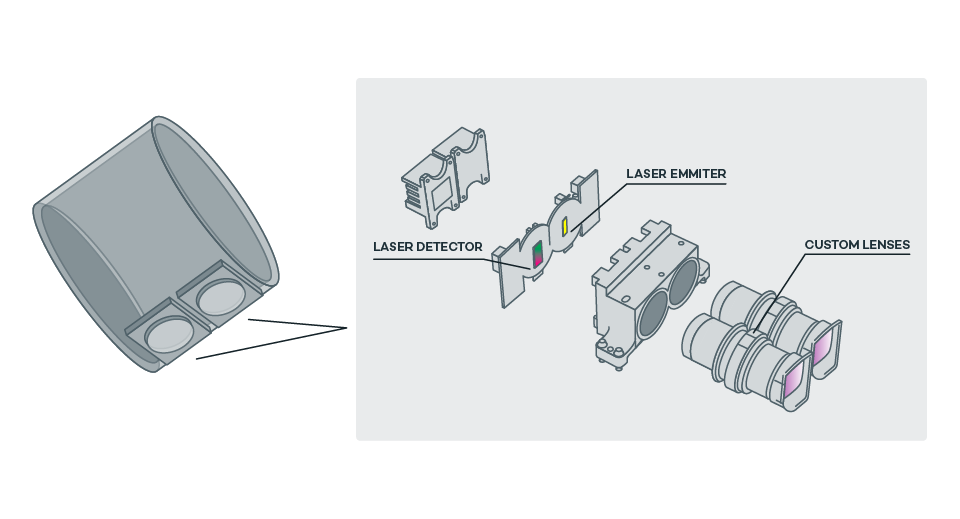

El módulo óptico de un escáner láser LIDAR para drones contiene componentes para enviar y recibir pulsos de luz láser; aquí tienes una representación más reciente de la tecnología actual.
Un sensor que hace todo esto con precisión y exactitud requerirá un hardware muy bien coordinado. De hecho, los tres componentes críticos de un sensor LIDAR para drones son el escáner láser LIDAR, que envía los pulsos de luz, la unidad de medición inercial, que mide la fuerza y la velocidad de movimiento del sensor, y una unidad GNSS, para vincular la información a las geolocalizaciones reales en tierra.
La calidad de estos componentes y la precisión con la que se desarrollen marcarán la diferencia en la calidad de los datos que recopiles. Esto es especialmente cierto en el caso de los drones con LIDAR, porque la velocidad a la que viajan los drones con lidar, combinada con la distancia desde el suelo, introduce más desafíos para capturar datos precisos.
Veamos cada componente y consideremos el rango de calidad:
El escáner láser
Puedes pensar que esta es la parte responsable de enviar y recibir los pulsos de luz. Podemos analizar la calidad de este componente según algunos factores clave:
- Longitud de onda y potencia. Un escáner láser de alta calidad proporcionará una longitud de onda estable y precisa a una potencia más alta, de modo que el alcance sea mayor y sea más resistente en condiciones como niebla, lluvia o luz solar intensa. Los escáneres de menor calidad tienen longitudes de onda menos estables y menos potencia, lo que hace que el rendimiento sea menos preciso.
- La divergencia del haz es la medida de la precisión y el enfoque del haz láser a lo largo de una distancia; cuanto menor sea la divergencia, mejor. Los escáneres de menor calidad tienen una divergencia elevada y una capacidad reducida para detectar características más pequeñas.
- La frecuencia de repetición de pulsos es justo lo que parece: la capacidad de enviar y recibir más pulsos en un tiempo determinado. Cuantos más, mejor, y se obtienen resultados de mayor resolución.

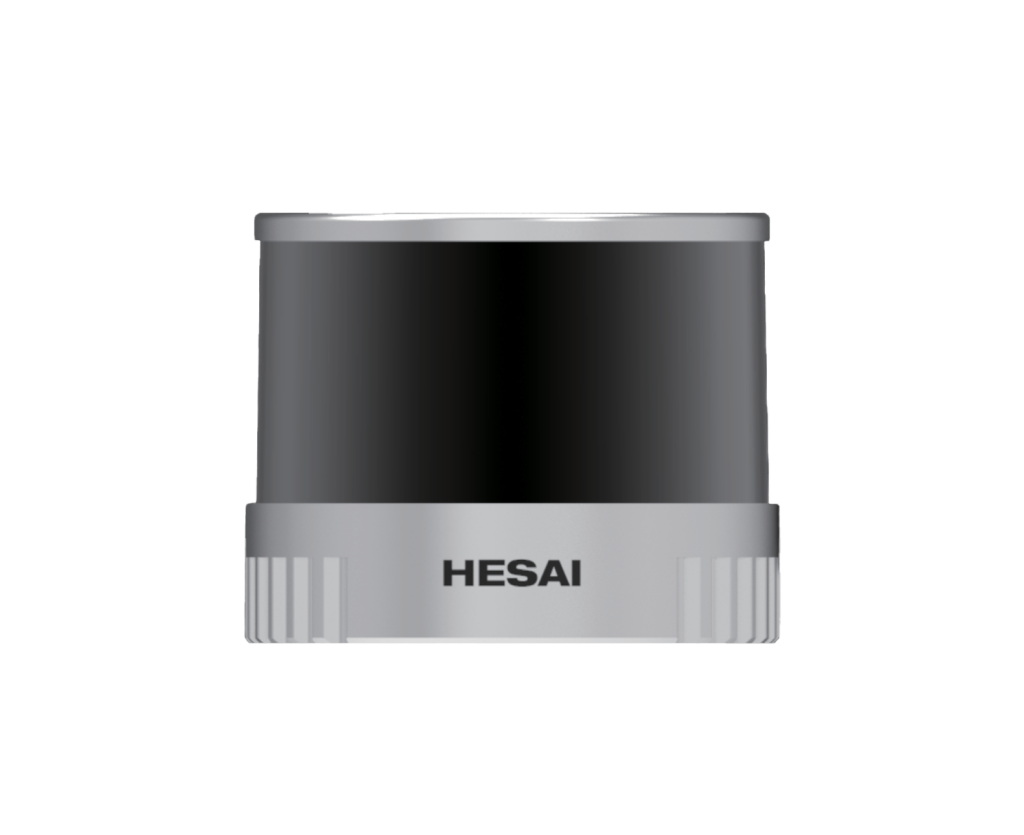

Como referente de calidad, el sistema Wingtra LIDAR cuenta con la tecnología de escáner láser Lidar de gama superior Hesai XT32M2X de 32 canales y 360° para drones, que ofrece resultados consistentes y fiables.
- La óptica de calidad minimiza la distorsión y la pérdida de información para obtener mediciones más claras y precisas.
- La calidad de recepción es clave para que el sensor LIDAR pueda captar señales más débiles desde una mayor altura sobre el suelo y en medio de más vegetación.
- El mecanismo de escaneo actual involucra tecnología de estado sólido que opera consistentemente en muchas repeticiones cuando es de alta calidad. Los mecanismos de menor calidad pueden fallar en su rendimiento y producir imprecisiones, inconsistencias e incluso brechas en la cobertura.
Calibración: un escáner LIDAR de alta calidad se calibra regularmente y mantiene esa calibración a lo largo del tiempo para mantener la consistencia. Los escáneres de menor calidad pueden desviarse de la calibración, lo que afecta la confiabilidad de los datos.
La unidad de medición inercial (IMU)

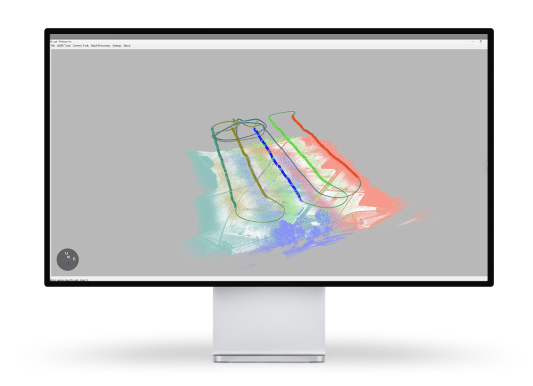

Esta es la parte del sensor LIDAR para drones que rastrea dónde está en el espacio y el tiempo para que los resultados capturados por el escáner LIDAR puedan ser rastreados en consecuencia. Cuanto mejor sea la calidad de la IMU, más alineados estarán tus resultados y menos trabajo tendrás que hacer para corregirlos después de un vuelo (ver el cuadro de información de alineación de bandas más abajo). Para evaluar la calidad, debes tener en cuenta cinco factores clave:
- Una IMU de alta calidad mide las velocidades angulares y las aceleraciones con gran exactitud y precisión gracias a una tecnología superior y a procesos de calibración avanzados. Esto da como resultado menores tasas de deriva, lo que minimiza los errores. Por el contrario, una IMU de menor calidad será propensa a una mayor deriva, así como a errores y ruido que reducen su fiabilidad.
- Las IMU de mejor calidad se basan en mejores componentes, incluidos giroscopios y acelerómetros avanzados que tienen mejor estabilidad de temperatura y mayor sensibilidad. Pueden incorporar magnetómetros para mejorar aún más el rendimiento. Las IMU de menor calidad son propensas a los cambios de temperatura, lo que resulta en un rendimiento más deficiente.
- Las tasas de muestreo se correlacionan directamente con la calidad: un muestreo más alto significa una recopilación de datos más frecuente y más detallada, lo cual es fundamental en un entorno de sensores activos tan dinámico en el que el dron con sensor LIDAR se mueve rápidamente.
- El filtrado de ruido es clave para el funcionamiento de una IMU, ya que la actividad propia de los sensores y las interferencias externas deben identificarse y descalificarse de los datos. Los sensores de menor calidad pueden tener dificultades para filtrar este ruido, que se introducirá en los resultados, los cuales tendrán que limpiarse en el posprocesamiento para que sean útiles.
Receptor GNSS
Para un levantamiento topográfico con dron LIDAR, el receptor GNSS desempeña un papel crucial en la determinación de la posición del dron con respecto a la Tierra. Esta información se tiene en cuenta en la información sobre la transmisión y recepción de pulsos.
Aquí tienes cinco factores clave que distinguen un receptor GNSS de alta calidad de uno de menor calidad en drones con LIDAR:
- La exactitud y precisión de tu receptor GNSS se correlaciona directamente con el nivel de calidad. Los receptores de mayor calidad admiten bandas de multifrecuencia y todos los principales sistemas de satélite, es decir, GPS, GLONASS, Galileo y BeiDou. Así, la precisión de la posición se reduce a un nivel centimétrico, lo que garantiza resultados fiables para la cartografía con drones lidar.
- La adquisición de señales es más rápida en receptores de mayor calidad, incluso en entornos difíciles como cañones, bosques densos y alrededor de infraestructuras altas, por lo que el bloqueo es fuerte y el rendimiento es constante. Con la captura de datos de drones LIDAR, no querrás perder el bloqueo debido a un receptor de gama baja, ya que pone en duda todos los datos de posicionamiento del período desbloqueado.
- La tecnología para minimizar las interferencias y el bloqueo de la señal es una característica estándar de un receptor GNSS de alta gama, de modo que el rendimiento es más confiable en lugares donde estos factores pueden aparecer. Las interferencias que afectan a los receptores de gama baja pueden reducir su capacidad para proporcionar datos de posicionamiento precisos.
- La frecuencia de actualización de la posición es mayor en receptores de mejor calidad. Esto es importante para un dron de cartografía LIDAR, en el que la aeronave se mueve rápidamente y los datos deben vincularse a una ubicación con la mayor frecuencia posible.
Más allá de estas especificaciones, todos los componentes deben ser robustos y duraderos en entornos que presenten humedad, vibraciones y temperaturas extremas. Esto garantiza un rendimiento confiable durante una larga vida útil del sensor.
¿Cuánto te cuesta y (te ahorra) un dron LIDAR hoy en día?
El precio de los drones LIDAR puede oscilar entre más de 100 000 y tan solo 20 000, dependiendo del uso que se les vaya a dar y de la calidad de los datos que necesites.
Lee este artículo para conocer en profundidad el costo y el rendimiento de los modelos más populares hoy en día.
