Métodos de corrección GNSS para datos Wingtra
Una vez capturadas las imágenes del dron, sus geoetiquetas se refinan con una fuente de referencia.
Wingtra ofrece cuatro métodos según los requisitos de precisión, el equipo disponible y la ubicación del proyecto.
Cómo funciona cada método de corrección
Su propia estación base
Resultados de alta precisión con el equipo en el que ya confía
Use su estación base GNSS actual. Cargue los datos RINEX de la estación base en el software Wingtra y continúe con la geoetiquetación.
Si utiliza un receptor Trimble GNSS, también puede cargar directamente archivos .t02 y .t04, sin necesidad de convertirlos a RINEX.
Más información sobre la colaboración entre Wingtra y Trimble
WingtraGROUND
Datos de alta precisión con menos pasos manuales
WingtraGROUND es un kit portátil de estación base GNSS todo en uno para cartografía con drones, impulsado por EMLID.
Simplifica la configuración de la estación base GNSS y de los puntos de control, para obtener datos topográficos de alta precisión más rápido y con menos pasos manuales.

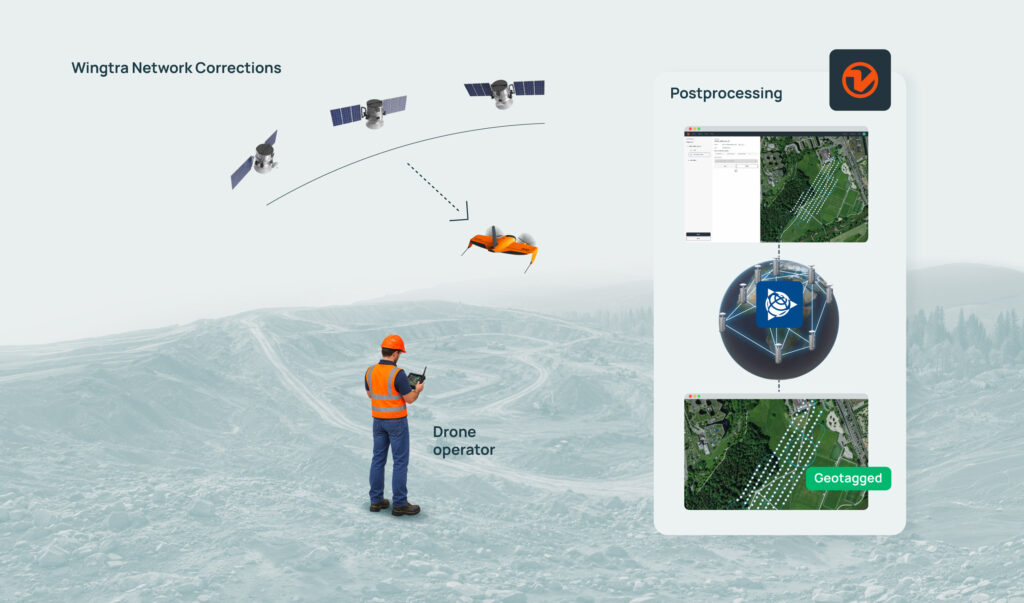

Correcciones de red Wingtra
Geoetiquetas precisas sin estación base
Network Corrections es un servicio integrado del software Wingtra basado en Trimble PP-RTX. Corrige las geoetiquetas GNSS de las imágenes de un vuelo RGB sin necesidad de estación base local ni de buscar datos CORS.
Después del vuelo, solo tiene que seleccionar Network Corrections durante la geoetiquetación y continuar el procesamiento en el software Wingtra.2
Qué debe tener en cuenta al usar Network Corrections
- Network Corrections no sustituye a una estación base local en proyectos con requisitos de precisión contractuales, legales o sensibles a tolerancias estrictas.
- Corrige las geoetiquetas de las imágenes; no mide puntos del terreno. Valide la precisión del mapa final con puntos de control independientes siempre que el entregable lo requiera.
- Planifique un vuelo de al menos 10 minutos; los vuelos más largos mejoran los resultados.
- América del Norte, Brasil y Europa son regiones de convergencia rápida. El mismo servicio está disponible a nivel mundial, aunque el procesamiento puede tardar más en otros lugares.
- Requiere una suscripción a WingtraPRO o WingtraUNLIMITED.
Red CORS
Alta precisión usando la infraestructura de referencia existente
Use datos de una estación de referencia de operación continua (CORS) cercana para corregir su vuelo Wingtra sin desplegar su propio receptor GNSS.
Confirme que hay una estación adecuada disponible cerca de su proyecto, descargue sus datos de observación y luego importe el archivo en el software Wingtra para la geoetiquetación.

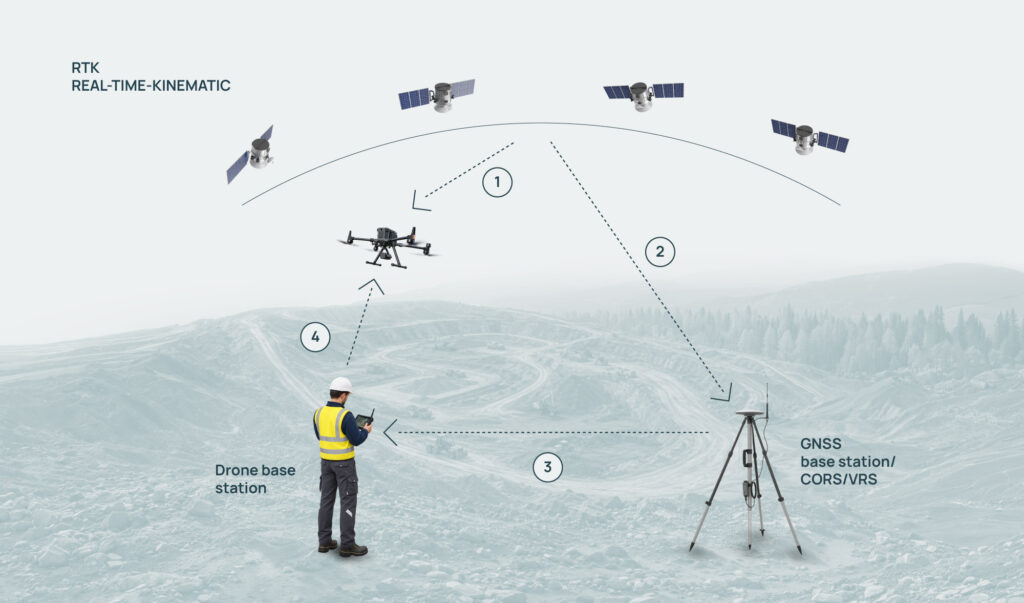

¿Busca RTK?
RTK corrige las posiciones de las imágenes mientras el dron está volando. Eso puede funcionar bien, pero depende de un enlace de corrección continuo entre la aeronave y una estación base o red de corrección.
- La cobertura móvil, el alcance de radio, el terreno, las interferencias o una interrupción de red pueden afectar a ese enlace
- Posibles huecos en los datos de corrección o incluso la necesidad de repetir el vuelo

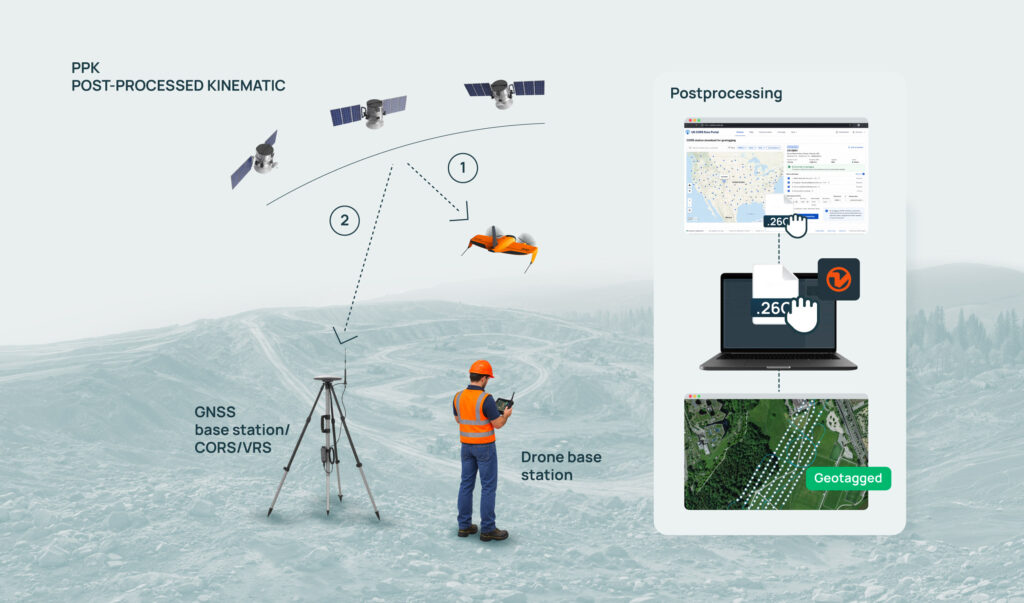

Por qué Wingtra usa correcciones posprocesadas
Wingtra usa corrección cinemática posprocesada (PPK) en su lugar. Las observaciones se registran durante el vuelo y el software Wingtra corrige el conjunto de datos completo después del aterrizaje.
- Dependencia reducida de múltiples enlaces
- Los datos de corrección son coherentes y completos durante todo el vuelo
Compare los métodos de corrección GNSS para datos Wingtra
Máxima precisión, con el equipo en el que confías
Máxima precisión, con el flujo de trabajo más optimizado
- 3 cm (0.1 ft) 1
- 3 cm (0.1 ft) 1
-
3 cm (0,1 ft) 2con GCP
- 3 cm (0.1 ft) (depende de la proximidad) 1
- 100%
- 100%
- 100%
- Dependiente de la ubicación
- Un receptor GNSS topográfico de alta calidad
- Kit de campo WingtraGROUND
- Ninguno
- Ninguno
- Ninguno
- Compatible con WingtraPRO y UNLIMITED
- Incluido con WingtraPRO y UNLIMITED
- Depende del proveedor de la red CORS y de la ubicación
- Requisitos de alta precisión
- y cuando ya dispone de equipo adecuado
- Requisitos de alta precisión
- Equipos que buscan un flujo de trabajo optimizado
- Levantamientos RGB rápidos sin receptor
- Ubicaciones remotas
- O como copia de seguridad fiable cuando falla una base
- Cobertura CORS fiable y accesible
- Equipo adicional
- Una ubicación de configuración segura
- Tiempo antes y después del vuelo
- Gestión manual de datos
- Kit de campo WingtraGROUND
- Una ubicación de configuración segura
- Tiempo antes y después del vuelo
- Usa correcciones modeladas en lugar de eliminación de errores locales
- Necesita tiempo de vuelo suficiente para que la solución converja.
- Solo vuelos RGB. LIDAR aún no es compatible
- El acceso, la proximidad y la entrega de datos varían
- Los datos pueden estar detrás de un muro de pago, retrasados o carecer de compatibilidad con algunas constelaciones GNSS.
Flujo de trabajo
- Configure el receptor
- Inicie sesión antes y después del vuelo
- Descargue los archivos GNSS del receptor
- Cargue los archivos GNSS
- Establezca la ubicación de la base: coordenada conocida, entrada manual o PPP.
- Configure el receptor
- Inicie sesión antes y después del vuelo
- Los datos se cargan automáticamente en el software Wingtra para la geoetiquetación.3
- Establece la ubicación de la base: coordenada conocida, entrada manual o PPP.
- Vuela al menos 10 minutos para la precisión recomendada
- Selecciona Network Corrections durante el geoetiquetado
- Confirme previamente la cobertura adecuada de estaciones de referencia cercanas
- Descargue el archivo de la estación de referencia
- Impórtalo en el software de Wingtra
1 Alcanzable con WingtraRAY y antena GNSS integrada (PPK habilitado), el sensor SURVEY61, una estación base o WingtraGROUND a menos de 10 km (6 mi) y el software de procesamiento Wingtra con correcciones PPK. Valide la precisión final con al menos 3 puntos de control independientes que no se usen como puntos de control terrestre (GCP) en el procesamiento.
Con otros sensores WingtraRAY, alcance 6 cm (0,2 ft) de precisión absoluta (RMS x, y, z) sin GCP o 3 cm (0,1 ft) de precisión absoluta con al menos 3 GCP en el procesamiento fotogramétrico
2 Las cifras de precisión se basan en vuelos con WingtraRAY y SURVEY61 según pruebas en EE. UU. y Suiza.
3 Requiere conexión a internet para cargar los datos en el software Wingtra. También puede completar este paso después del vuelo, de vuelta en la oficina
4 Requiere Trimble Business Center con módulo de fotogrametría
Preguntas frecuentes
¿Necesito un receptor GNSS para usar Wingtra Network Corrections?
¿Network Corrections está disponible en todas partes?
¿Network Corrections es tan preciso como usar una estación base local?
Los métodos usan diferentes enfoques de corrección. Una estación base local y WingtraGROUND usan observaciones locales, mientras que Network Corrections usa una solución de red modelada. Network Corrections está diseñado para proporcionar geoetiquetas de imagen corregidas de hasta 3 cm (0,1 ft) horizontal y vertical después de un vuelo de 15 minutos; una base local proporciona mayor precisión de geoetiqueta vertical. Seleccione el método que se ajuste a la precisión requerida y valide los entregables con puntos de control independientes cuando sea necesario.
¿Puedo seguir usando mi propia estación base?
¿PPK requiere una conexión a internet en directo durante el vuelo?
¿Network Corrections es compatible con vuelos LIDAR?
Todavía no. Network Corrections actualmente solo es compatible con vuelos RGB.
